產品特點
1、CSRMF型安全地毯控制器采用DC24V電源2、2組常開觸點輸出
3、雙通道操作模式，可完成對地毯和控制器的自檢
4、具有電源指示燈和輸出狀態指示燈
5、通過擴展模塊，可以增加安全觸點的數量
6、輸出模式手動復位、自動復位可切換
7、帶有一路DC24V有源報警輸出，輸出模式可切換
8、電路中帶有自我監控的冗余電路

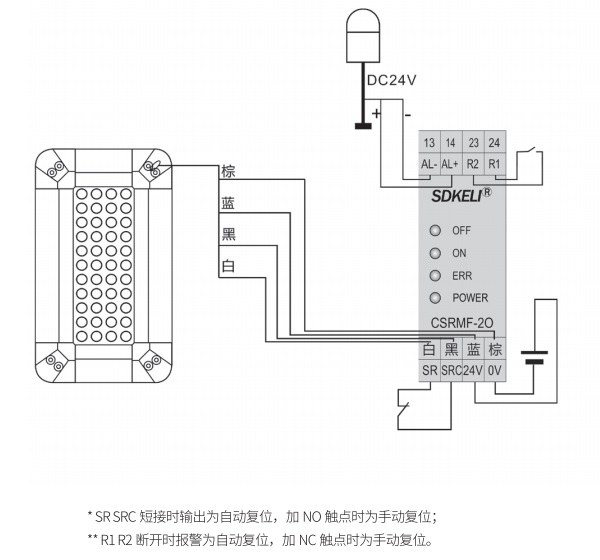

接線方式
將安全地毯的白黑藍棕四根線按照下圖接到控制器的白、黑、藍、棕四個端子上，13與14、23與24為常開觸點。2芯電源線標準線長1.5m，4芯輸出線標準線長2m
| 參考標準 | EN/IEC61496-1（Type4 ESPE） | |
|---|---|---|
| 執行標準 | ISO 13849-1（Cat.4）； 2014/30/EU（EMC指令）； 2006/42/EC（機械安全指令） | |
| 環境溫度 | 工作 | -10℃~55℃（無結霜及凝霧） |
| 存儲 | -30℃~70℃ | |
| 環境濕度 | 工作 | 35％RH~85％RH |
| 存儲 | 35％RH~95％RH | |
| 抗振能力 | 頻率10~55Hz，振幅0.35±0.05mm，X、Y及Z方向各20次 | |
| 抗沖擊能力 | 加速度100m/s2，脈沖持續時間16ms，X、Y及Z方向各1000次 | |
| 防護等級 | IP50 | |
| 電源電壓 | DC24V±10% | |
| 功耗 | ≤3W | |
| 響應時間 | ＜20ms | |
| 安全輸出 | 2組繼電器常開觸點 | |
| 負載能力 | AC15：5A/250V | |
| DC13: 5A/24V | ||
| 上電啟動時間 | ＜1s | |
| 檢測功能 |
上電自檢 工作過程中實時自檢 |
|
| 保護電路 | 過壓過流保護 | |
| 狀態指示 | POWER：黃色，上電時亮 | |
| ERR：紅色，地毯故障時亮 | ||
| ON：綠色，輸出繼電器吸合時亮 | ||
| OFF：紅色，輸出繼電器釋放時亮 | ||
| 介電強度 | AC1500V，60s無擊穿或閃絡 | |
| 實現功能 | 安全地毯的實時監控 | |
| 控制輸出的復位形式設置；報警輸出的復位形式設置 | ||
| 繼電器壽命 | 電氣壽命：≥100萬次 | |
| 機械壽命：≥1000萬次 | ||

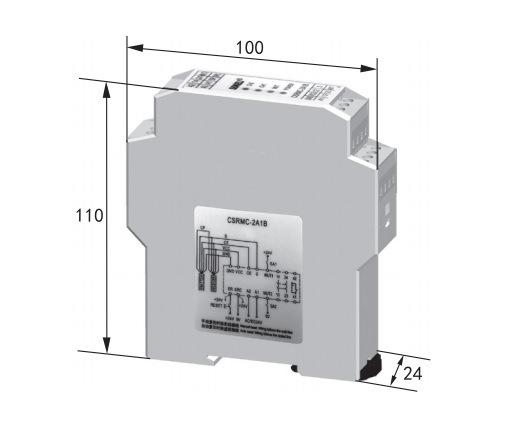

| 外形尺寸 | 110×100×24（采用免鎖螺絲可封插式端子臺時尺寸為110×115×24） | |
安全地毯控制器規格型號：
