SMT型安全光柵

產品介紹：SMT型安全光柵通過TüV安全認證，安全等級達到Type 4 PLe，兼容光同步和線同步兩種同步方式，體積小巧，外觀精美，性能卓越，適用于自動化領域、機械壓力機、液壓機、剪板機、折彎?rùn)C(jī)等危險場合的安全防護。

分享到：

產品特點

1. 高安全性：通過TÜV4級安全認證，性能到達PLe。
2.   兩種同步方式，光同步和線同步，簡化布線，提高安裝效率
3.   狀態指示豐富，端蓋指示燈可遠距離清晰辨識光柵工作狀態
4. 體積小巧，結構精致，安裝方式靈活多樣
5.   超大保護高度，可達2872mm，且穩定對光距離大于15m
6. 獨特的內減振設計，良好的抗振性
7.   高防護等級：IP65/IP67防護等級
8.   抗光干擾和電磁干擾能力強，性能更穩定

產品組成

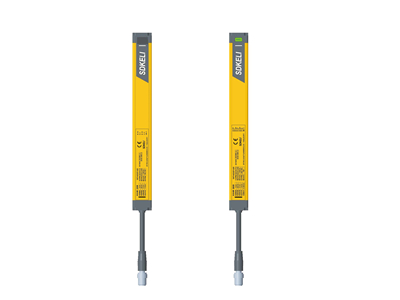

由發光器、接收器、傳輸線組成

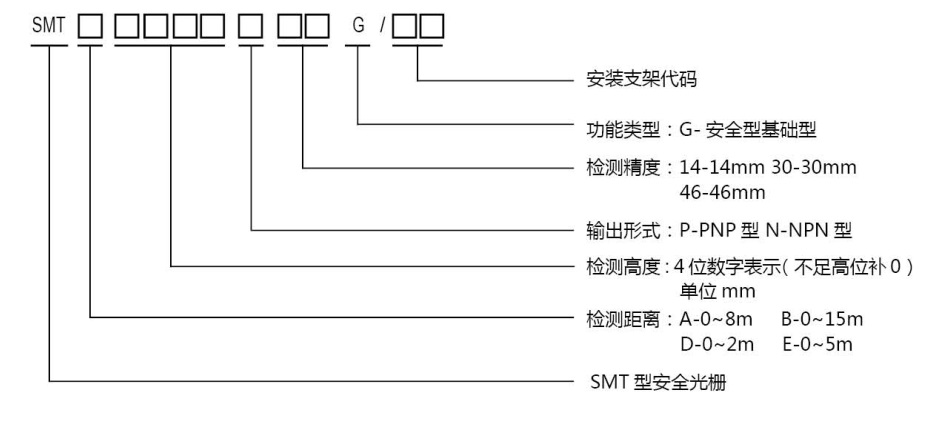

規格型號

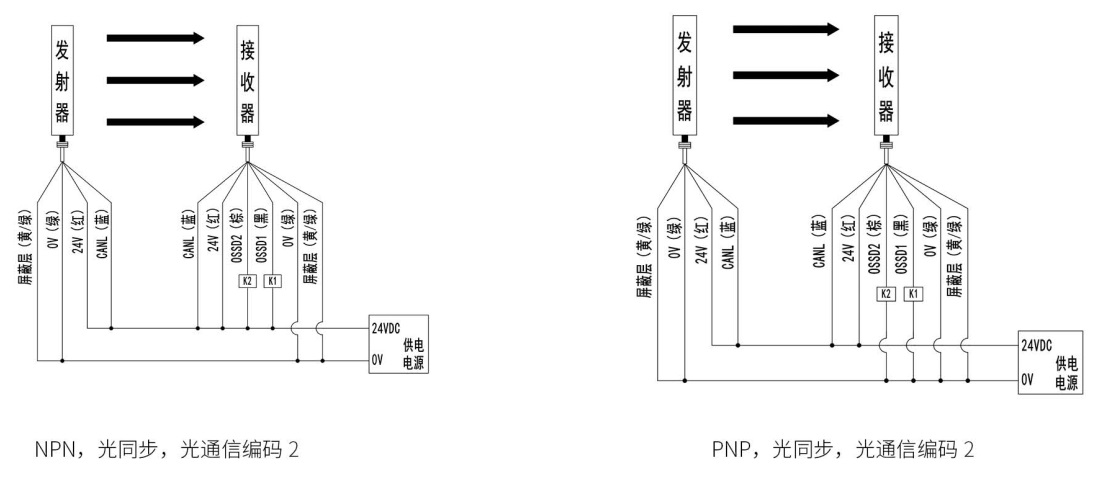

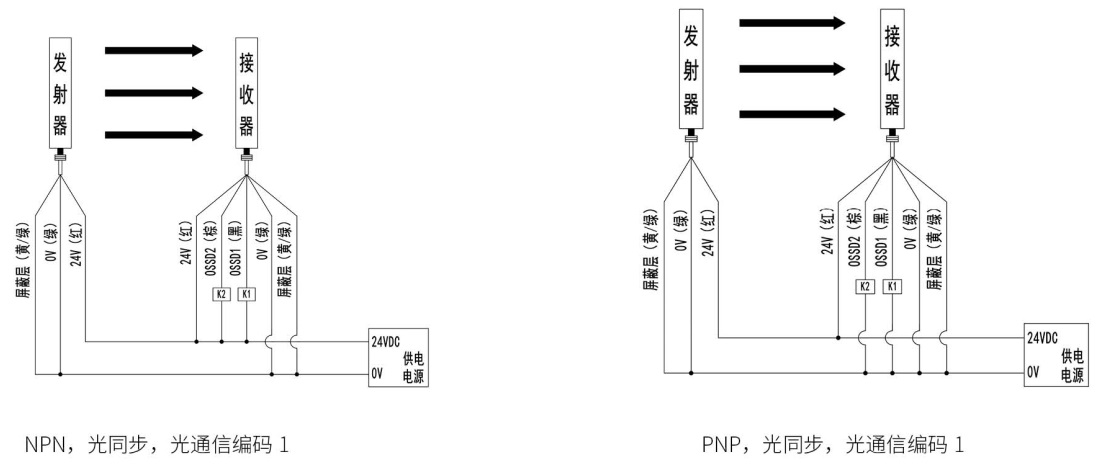

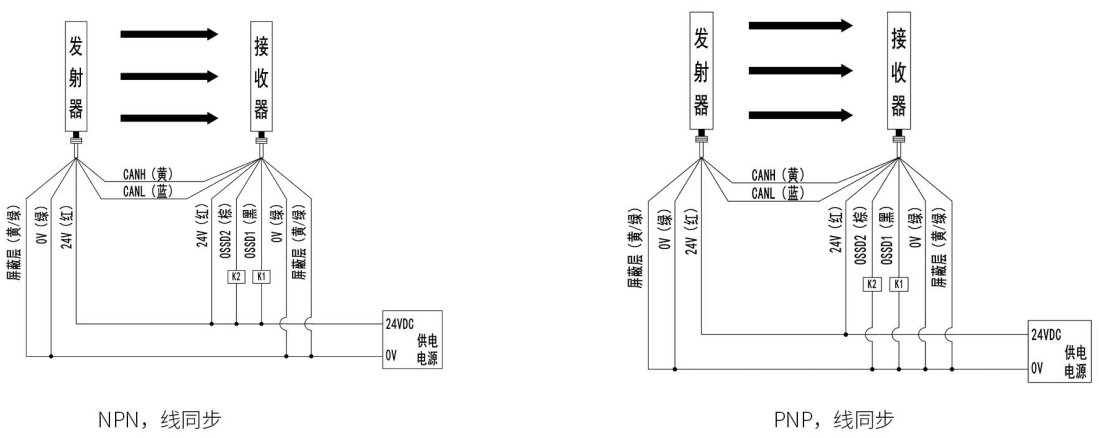

典型接線圖




1、負載 1、負載 2：控制機器危險部件的繼電器或其它設備；2、懸空信號線必須分別進行絕緣處理；3、光通信編碼通過CANL接線進行選擇，光通信編碼切換時需重新上電；4、現場環境EMC干擾強烈或布線困難時，推薦使用光同步接線方式；5、2套光同步光柵平行安裝時，需采用不同光通信編碼，提高抗光干擾能力；6、現場存在強烈光干擾或相鄰2套光柵存在光干擾時，推薦使用線同步接線方式。

技術參數
執行標準	EN 61496-1:2013 (Type 4 ESPE) EN 61496-2:2013 (Type 4 AOPD) EN ISO 13849-1:2015 (Category 4、PL e) EN 61326-1:2013 IEC 61496-1:2012 (Type 4 ESPE) IEC 61496-2:2013 (Type 4 AOPD) IEC 61326-1 ISO 13855
參考標準	2014/35/EU(低電壓指令)；EN/IEC 61508；EN/IEC 61010-1；EN 60204-1;EN/IEC 62061
安全類別
安全等級	Type 4 Category 4 PL e
DCavg	99%
CCF	100
MTTF_D /PFH_D	（見SMT型安全光柵規格型號參數一覽表）
光學特性
檢測光源	紅外LED（波長850nm）
檢測精度	14 mm	30 mm	46 mm
檢測距離	A型：0～8m；B型：0～15m；D型：0～2m；E型：0～5m；
檢測高度	112 mm～2872 mm（見SMT型安全光柵規格型號參數一覽表）
有效孔徑角(EAA)	滿足IEC61496-2要求，檢測距離在3m以上時，EAA＜2.5°
環境特性
環境溫度	工作	-10～55℃(無結霜及凝霧)
環境溫度	存儲	-30～70℃
環境濕度	工作	35%～85%RH
環境濕度	存儲	35%～95%RH
抗光干擾	白熾光源	≥3000 Lux
	熒光光源	≥3000 Lux
	太陽光源	≥10000 Lux
同源光干擾	相同設計的發射元件的干擾光，不會導致SMT型安全光柵產生危險失效
防護等級	IP65/P67（IEC 60529）
抗振動能力	頻率10～55Hz，振幅0.35±0.05mm，X、Y及Z方向各20次
抗沖擊能力	加速度10g，脈沖持續時間16ms，X、Y及Z 方向各1000次

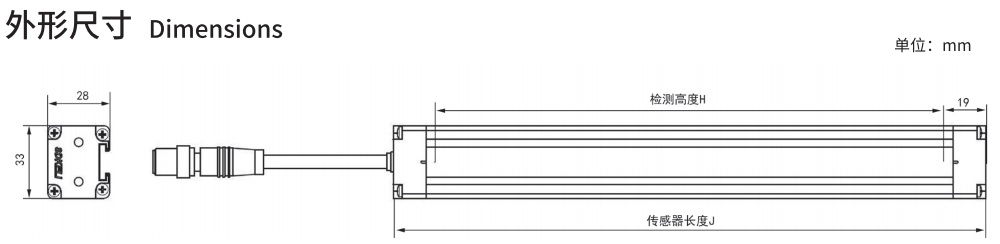

外形尺寸	3328Jmm(J為發光器和受光器長度)
電氣特性
電源電壓	24V DC±20% (紋波±5%)
消耗電流 (無負載時)	發射器	＜200 mA
消耗電流 (無負載時)	接收器	＜200 mA
響應時間	12ms～140ms（見SMT型安全光柵規格型號參數一覽表）
同步方式	光同步兼容線同步
安全輸出（OSSDs）	PNP	PNP晶體管輸出×2 ON狀態時，負載電流≤300mA，輸出電壓≥Vcc-2V OFF狀態時，漏電流≤1mA，殘留電壓≤1V（排除導線延長的影響）容性負載：0.9uF 感性負載：2H
安全輸出（OSSDs）	NPN	NPN晶體管輸出×2 ON狀態時，負載電流≤300mA，輸出電壓≤2V OFF狀態時，漏電流≤1mA，殘留電壓≤2V（排除導線延長的影響）容性負載：0.9uF 感性負載：2H
啟動時間	＜2s
檢測功能	上電自檢，工作過程中實時自檢
保護電路	過壓過流保護，輸出短路保護
防止相互干擾功能	回避光干擾算法，光同步時，相鄰機器使用時采用不同光同步編碼

規格型號參數一覽表(H表示檢測高度，J表示發射器接收器長度，L表示鋼管長度，C表示防護罩長度，單位mm)。備注：''□''表示檢測距離系列號，A型：0～8m；B型：0～15m；D型：0～2m；E型：0～5m；"?"表示輸出形式，P-PNP；N-NPN
14mm系列	規格型號	光束數	H	J	L	C	平均無危險故障時間 MTTF_D (年)	每小時失敗概率 PFH_D (1/h)	平均失效前時間 MTTF(年)	響應時間
	SMT□0112?14G	15	112	150	500	220	364	6.44E-09	43	＜16
	SMT□0152?14G	20	152	190	500	260	332	7.04E-09	42	＜18
	SMT□0192?14G	25	182	230	500	300	305	7.76E-09	41	＜19
	SMT□0232?14G	30	232	270	500	340	282	8.67E-09	40	＜21
	SMT□0272?14G	35	272	310	750	380	263	8.67E-09	39	＜23
	SMT□0312?14G	40	312	350	750	420	246	9.81E-09	38	＜25
	SMT□0352?14G	45	352	390	750	460	231	1.08E-08	37	<27
	SMT□0392?14G	50	392	430	750	500	218	1.08E-08	36	<28
	SMT□0432?14G	55	432	470	750	540	206	1.19E-08	36	<30
	SMT□0472?14G	60	472	510	750	580	195	1.19E-08	35	<32
	SMT□0512?14G	65	512	550	1000	620	186	1.33E-08	34	<34
	SMT□0552?14G	70	552	590	1000	660	177	1.33E-08	33	<36
	SMT□0592?14G	75	592	630	1000	700	169	1.50E-08	33	<37
	SMT□0632?14G	80	632	670	1000	740	162	1.50E-08	32	<39
	SMT□0672?14G	85	672	710	1000	780	155	1.61E-08	32	<41
	SMT□0712?14G	90	712	750	1000	820	149	1.61E-08	31	<43
	SMT□0752?14G	95	752	790	1000	860	143	1.61E-08	30	<45
	SMT□0792?14G	100	792	830	1200	900	138	1.87E-08	30	<46
	SMT□0832?14G	105	832	870	1200	940	133	1.87E-08	29	<48
	SMT□0872?14G	110	872	910	1200	980	129	1.87E-08	29	<50
	SMT□0912?14G	115	912	950	1200	1020	124	2.03E-08	28	<52
	SMT□0952?14G	120	952	990	1200	1060	120	2.03E-08	28	<54
	SMT□0992?14G	125	992	1030	1500	1100	117	2.03E-08	27	<55
	SMT□1032?14G	130	1032	1070	1500	1140	113	2.23E-08	27	<57
	SMT□1072?14G	135	1072	1110	1500	1180	110	2.23E-08	27	<59
	SMT□1112?14G	140	1112	1150	1500	1220	107	2.23E-08	26	<61
	SMT□1152?14G	145	1152	1190	1500	1260	104	2.47E-08	26	<63
	SMT□1192?14G	150	1192	1230	1500	1300	101	2.47E-08	25	<64
	SMT□1232?14G	155	1232	1270	1500	1340	98	2.47E-08	25	<66
	SMT□1272?14G	160	1272	1310	1750	1380	96	2.47E-08	25	<68
	SMT□1312?14G	165	1312	1350	1750	1420	94	2.74E-08	24	<70
	SMT□1352?14G	170	1352	1390	1750	1460	91	2.74E-08	24	<72
	SMT□1392?14G	175	1392	1430	1750	1500	89	2.74E-08	24	<73
	SMT□1432?14G	180	1432	1470	1750	1540	87	3.08E-08	23	<75
	SMT□1472?14G	185	1472	1510	1750	1580	85	3.08E-08	23	<77
	SMT□1512?14G	190	1512	1550	2000	1620	83	3.08E-08	23	<79
	SMT□1552?14G	195	1552	1590	2000	1660	81	3.08E-08	22	<81
	SMT□1592?14G	200	1592	1630	2000	1700	80	3.08E-08	22	<82
	SMT□1632?14G	205	1632	1670	2000	1740	78	3.41E-08	22	<84
	SMT□1672?14G	210	1672	1710	2000	1780	76	3.41E-08	21	<86
	SMT□1912?14G	240	1912	1950		2020	68	3.80E-08	20	<97
	SMT□2152?14G	270	2152	2190		2260	61	4.22E-08	19	<108
	SMT□2392?14G	300	2392	2430		2500	56	4.73E-08	17	<118
	SMT□2872?14G	360	2872	2910		2980	47	5.76E-08	15	<140
30mm系列	SMT□0112?30G	6	112	150	500	220	439	5.38E-09	44	<13
	SMT□0152?30G	8	152	190	500	260	420	5.38E-09	44	<13
	SMT□0192?30G	9	192	290	500	300	411	5.38E-09	44	<14
	SMT□0232?30G	11	232	270	500	340	394	5.94E-09	43	<14
	SMT□0272?30G	13	272	310	750	380	378	5.94E-09	42	<15
	SMT□0312?30G	15	312	350	750	420	364	6.44E-09	42	<16
	SMT□0352?30G	16	352	390	750	460	357	6.44E-09	42	<16
	SMT□0392?30G	18	392	430	750	500	344	6.44E-09	41	<17
	SMT□0432?30G	20	432	470	750	540	332	7.04E-09	41	<17
	SMT□0472?30G	21	472	510	750	580	326	7.04E-09	41	<18
	SMT□0512?30G	23	512	550	1000	620	315	7.04E-09	40	<19
	SMT□0552?30G	25	552	590	1000	660	305	7.76E-09	39	<19
	SMT□0592?30G	26	592	630	1000	700	300	7.76E-09	39	<20
	SMT□0632?30G	28	632	670	1000	740	291	7.76E-09	39	<21
	SMT□0672?30G	30	672	710	1000	780	282	8.67E-09	38	<21
	SMT□0712?30G	31	712	750	1000	820	278	8.67E-09	38	<22
	SMT□0752?30G	33	752	790	1000	860	270	8.67E-09	37	<22
	SMT□0792?30G	35	792	830	1200	900	263	8.67E-09	37	<23
	SMT□0832?30G	36	832	870	1200	940	259	9.81E-09	37	<23
	SMT□0872?30G	38	872	910	1200	980	252	9.81E-09	36	<24
	SMT□0912?30G	40	912	950	1200	1020	246	9.81E-09	36	<25
	SMT□0952?30G	41	952	990	1200	1060	243	9.81E-09	36	<25
	SMT□0992?30G	43	992	1030	1500	1100	237	9.81E-09	35	<26
	SMT□1032?30G	45	1032	1070	1500	1140	231	1.08E-08	35	<26
	SMT□1072?30G	46	1072	1110	1500	1180	228	1.08E-08	35	<27
	SMT□1112?30G	48	1112	1150	1500	1220	223	1.08E-08	34	<28
	SMT□1152?30G	50	1152	1190	1500	1260	218	1.08E-08	34	<28
	SMT□1192?30G	51	1192	1230	1500	1300	215	1.08E-08	34	<29
	SMT□1232?30G	53	1232	1270	1500	1340	210	1.19E-08	33	<30
	SMT□1272?30G	55	1272	1310	1750	1380	206	1.19E-08	33	<30
	SMT□1312?30G	56	1312	1350	1750	1420	203	1.19E-08	33	<31
	SMT□1352?30G	58	1352	1390	1750	1460	199	1.19E-08	33	<31
	SMT□1392?30G	60	1392	1430	1750	1500	195	1.19E-08	32	<32
	SMT□1432?30G	61	1432	1470	1750	1540	193	1.19E-08	32	<32
	SMT□1472?30G	63	1472	1510	1750	1580	189	1.33E-08	32	<33
	SMT□1512?30G	65	1512	1550	2000	1620	186	1.33E-08	32	<34
	SMT□1552?30G	66	1552	1590	2000	1660	184	1.33E-08	31	<34
	SMT□1592?30G	68	1592	1630	2000	1700	180	1.33E-08	31	<35
	SMT□1632?30G	70	1632	1670	2000	1740	177	1.33E-08	31	<35
	SMT□1672?30G	71	1672	1710	2000	1780	175	1.50E-08	31	<36
	SMT□1912?30G	81	1912	1950		2020	160	1.50E-08	29	<40
	SMT□2152?30G	91	2152	2190		2260	148	1.61E-08	28	<43
	SMT□2392?30G	101	2392	2430		2500	137	1.87E-08	27	<47
	SMT□2872?30G	121	2872	2910		2980	120	2.03E-08	25	<54
46mm系列	SMT□0112?46G	4	112	150	500	220	461	4.91E-09	45	<12
	SMT□0152?46G	5	152	190	500	260	450	4.91E-09	44	<12
	SMT□0192?46G	6	192	230	500	300	439	5.38E-09	44	<13
	SMT□0232?46G	7	232	270	500	340	429	5.38E-09	44	<13
	SMT□0272?46G	8	272	310	750	380	420	5.38E-09	43	<13
	SMT□0312?46G	9	312	350	750	420	411	6.38E-09	43	<14
	SMT□0352?46G	10	352	390	750	460	402	5.94E-09	43	<14
	SMT□0392?46G	11	392	430	750	500	394	5.94E-09	42	<14
	SMT□0432?46G	12	432	470	750	540	386	5.94E-09	42	<15
	SMT□0472?46G	13	472	510	750	580	378	6.44E-09	42	<15
	SMT□0512?46G	14	512	550	1000	620	371	6.44E-09	41	<16
	SMT□0552?46G	15	552	590	1000	660	364	6.44E-09	41	<16
	SMT□0592?46G	16	592	630	1000	700	357	6.44E-09	41	<16
	SMT□0632?46G	17	632	670	1000	740	350	6.44E-09	40	<17
	SMT□0672?46G	18	672	710	1000	780	344	7.04E-09	40	<17
	SMT□0712?46G	19	712	750	1000	820	338	7.04E-09	40	<17
	SMT□0752?46G	20	752	790	1000	860	332	7.04E-09	39	<18
	SMT□0792?46G	21	792	830	1200	900	326	7.04E-09	39	<18
	SMT□0832?46G	22	832	870	1200	940	321	7.04E-09	39	<18
	SMT□0872?46G	23	872	910	1200	980	315	7.76E-09	38	<19
	SMT□0912?46G	24	912	950	1200	1020	310	7.76E-09	38	<19
	SMT□0952?46G	25	952	990	1200	1060	305	7.76E-09	38	<19
	SMT□0992?46G	26	992	1030	1500	1100	300	7.76E-09	38	<20
	SMT□1032?46G	27	1032	1070	1500	1140	296	7.76E-09	37	<20
	SMT□1072?46G	28	1072	1110	1500	1180	291	7.76E-09	37	<21
	SMT□1112?46G	29	1112	1150	1500	1220	287	7.76E-09	37	<21
	SMT□1152?46G	30	1152	1190	1500	1260	282	8.67E-09	37	<21
	SMT□1192?46G	31	1192	1230	1500	1300	278	8.67E-09	36	<22
	SMT□1232?46G	32	1232	1270	1500	1340	274	8.67E-09	36	<22
	SMT□1272?46G	33	1272	1310	1750	1380	270	8.67E-09	36	<22
	SMT□1312?46G	34	1312	1350	1750	1420	266	8.67E-09	36	<23
	SMT□1352?46G	35	1352	1390	1750	1460	163	8.67E-09	35	<23
	SMT□1392?46G	36	1392	1430	1750	1500	259	9.81E-09	35	<23
	SMT□1432?46G	37	1432	1470	1750	1540	256	9.81E-09	35	<24
	SMT□1472?46G	38	1472	1510	1750	1580	252	9.81E-09	34	<24
	SMT□1512?46G	39	1512	1550	2000	1620	249	9.81E-09	34	<25
	SMT□1552?46G	40	1552	1590	2000	1660	246	9.81E-09	34	<25
	SMT□1592?46G	41	1592	1630	2000	1700	243	9.81E-09	34	<25
	SMT□1632?46G	42	1632	1670	2000	1740	240	9.81E-09	34	<26
	SMT□1672?46G	43	1672	1710	2000	1780	237	1.08E-08	34	<26
	SMT□1912?46G	49	1912	1950		2020	220	1.08E-08	32	<28
	SMT□2152?46G	55	2152	2190		2260	206	1.19E-08	31	<30
	SMT□2392?46G	61	2392	2430		2500	193	1.19E-08	30	<32
	SMT□2872?46G	73	2872	2910		2980	172	1.50E-08	28	<37
