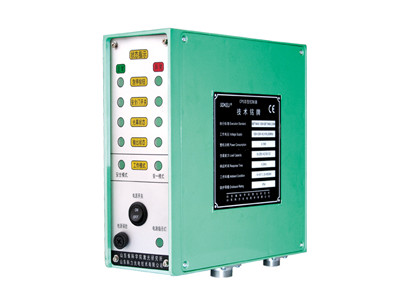

CPSIII型控制器
產品介紹：CPSIII型控制器裝于機床電氣柜外部，與KS06型光電保護裝置或KS06型級連式光電保護裝置配套，并監控外部急停按鈕、安全門開關信號狀態。三者輸入信號分別對應獨立的安全繼電器無源觸點輸出信號，同時三者條件均符合時輸出安全繼電器無源觸點信號。CPSIII型控制器對安全行程信號進行識別，選擇安全或安一工作模式。在安全行程模式下，光幕實現全程保護；在安一模式下，凸輪開關信號屏蔽掉光幕信號實現回程不保護。CPSIII型控制器無功能開關，實現斷電保護和上電強制保護，避免不使用光電保護裝置導致的安全隱患。

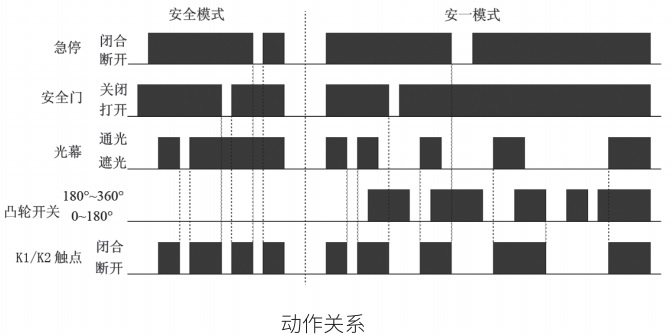

分享到：動作關系

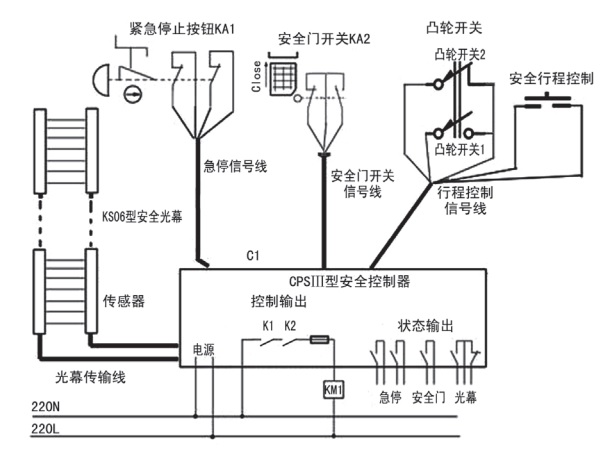

布線實列
| 環境特性 | ||
|---|---|---|
| 環境溫度 | 工作 | -10℃~55℃（無結霜及凝霧） |
| 存儲 | -40℃~70℃ | |
| 環境濕度 | 工作 | 35％RH~85％RH |
| 存儲 | 35％RH~95％RH | |
| 防護等級 | IP54 | |
| 外形尺寸 | 216×82×215mm | |
| 電氣特性 | ||
| 電源電壓 | AC100V~230V±15％，50/60Hz | DC24V±10％（級連） |
| 整機功耗 | ≤15W，采用級連式光幕時≤30W | |
| 主控輸出（OSSD） | 兩組安全繼電器常開觸點串聯 | |
| 急停按鈕輔助輸出 | 急停按鈕輔助輸出安全繼電器觸點輸出，兩路常開信號 | |
| 安全門輔助輸出 | 安全門輔助輸出安全繼電器觸點輸出，一路常開信號 | |
| 安全光幕輔助輸出 | 安全繼電器觸點輸出，兩路輸出信號一常開一常閉 | |
| 輸出觸點容量 | 5A,AC250V/DC30V（阻性負載） | |
| 響應時間 | ≤20ms | |
| 絕緣電阻 | ＞100MΩ | |
| 介電強度 | AC1500V,60S無擊穿或閃絡 | |
| 繼電器壽命 | ≥100萬次（電氣壽命） | |
| 繼電器機械壽命 | ≥1000萬次（信息來源于安全繼電器說明書） | |
| 配套光幕 | KS06型光電保護裝置 | KS06型級連式光電保護裝置 |
