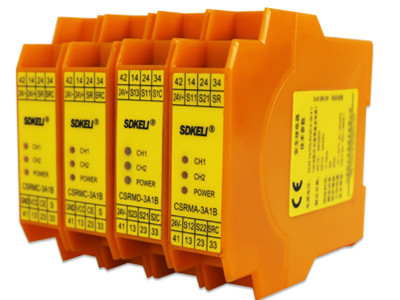

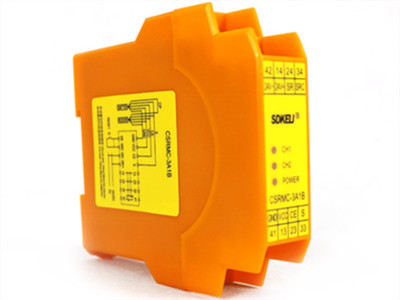

CSRM系列安全繼電器模塊

產品特點

1、安全繼電器模塊觸點強制導向，監控更有效，更安全

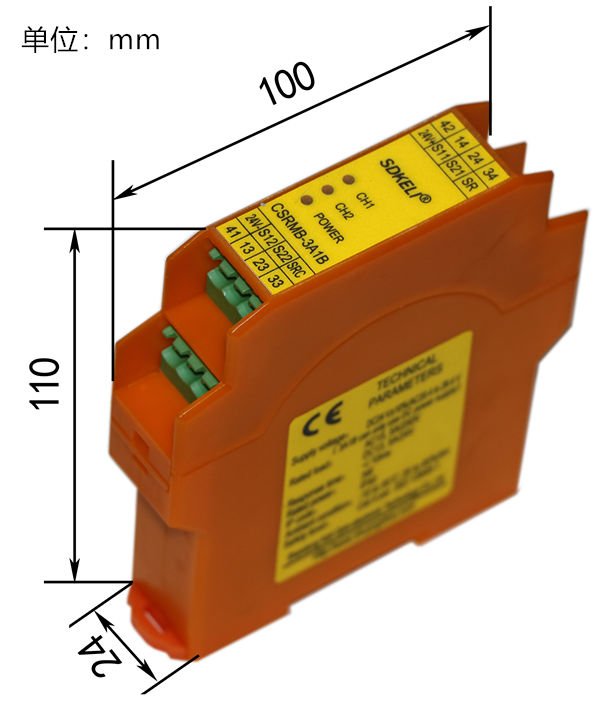

2、CSRM安全繼電器模塊擁有更纖小的外部尺寸，采用插拔端子連接，方便安裝
3、CSRM安全繼電器模塊擁有3常開1常閉輸出和2常開1常閉輸出倆種形式，控制能力更強

CSRMA-兩路常閉開關監控

1、監控兩路常閉開關信號——急停按鈕、安全門開關等
2、對兩路信號間的短路進行監控
3、對任意單一開關短路、斷路進行監控，開關不一致時盡心鎖定
4、自動、手動復位可調。2A1B模塊在手動復位模式下，可對復位按鈕進行檢測，強制單次復位，必須斷開復位按鈕后方可進行下一次的復位操作
5、具有外部設備監控功能，用于監控控制機器危險部件的繼電器的故障狀態，如觸點粘連

CSRMB-兩路晶體管信號監控

1、監控倆路晶體管信號——光電開關、安全光柵等
2、配合外圍電路，也可以實現對兩路常閉開關信號的監控
3、全回路自檢，當兩路信號不一致時進行鎖定
4、對光柵信號殘壓具有更廣泛的適應能力，殘壓大于10V是仍能穩定工作
5、能監控NPN信號和PNP信號，適應能力更強
6、自動、手動復位可調。2A1B模塊在手動復位模式下，可對復位按鈕進行檢測，強制單次復位，必須斷開復位按鈕后方可進行下一次的復位操作
7、2A1B模塊可實現抑制功能
8、具有外部設備監控功能，用于監控控制機器危險部件的繼電器的故障狀態，如觸點粘連

CSRMC-脈沖信號監控

1、監控具有脈沖信號輸出的安全光幕輸出信號
2、窄波帶濾波設計，中心頻率4KHz，有效避免其它干擾信號的誤觸發
3、適應科力光電KS06型安全光幕
4、自動、手動復位可調，2A1B模塊在手動復位模式下，可對復位按鈕進行檢測， 強制單次復位，必須斷開復位按鈕后方可進行下一次的復位操作
5、2A1B模塊可實現抑制功能
6、具有外部設備監控功能，用于監控控制機器危險部件的繼電器的故障狀態，如觸點粘連

CSRMD-雙手按鈕監控

1、監控雙手按鈕信號
2、按鈕信號一致性檢測，當雙手按鈕觸發時差大于0.5S時，視為無效觸發
3、獨立雙回路工作，全回路自檢，當兩路信號不一致時進行鎖定
4、2A1B模塊可實現外部設備監控功能，用于監控控制機器危險部件的繼電器的故障狀態，如觸點粘連

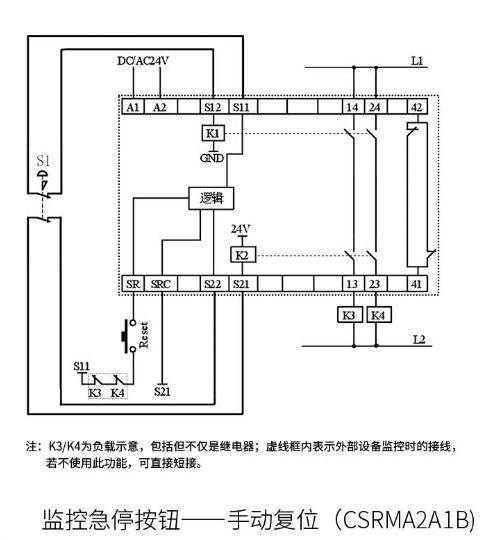

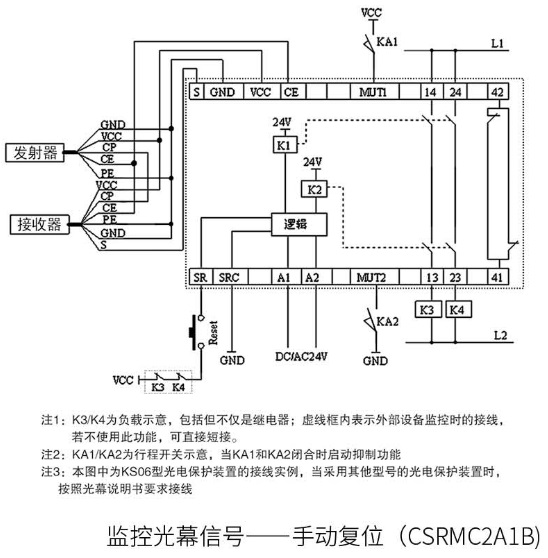

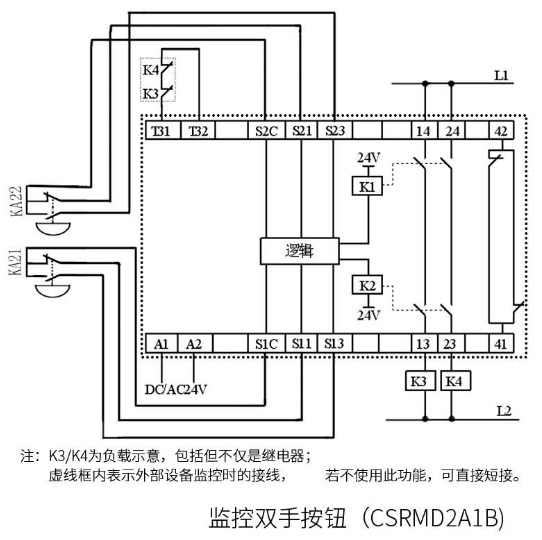

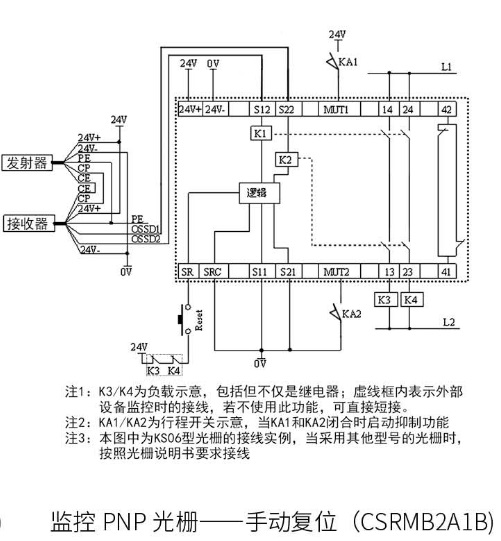

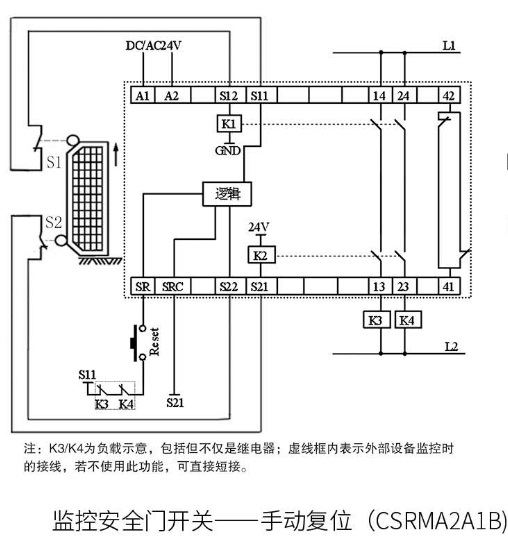

典型布線圖
