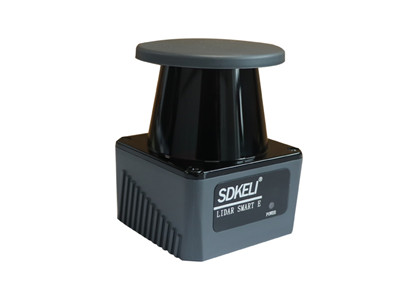

LSE型激光雷達產品特點
1、基于脈沖激光測距技術，相比發出連續恒定的光源，脈沖光能量值要高出1000倍，確保測量的穩定性和可靠性。同時結合納秒級窄脈沖技術，確保一類激光產品，對人眼安全2、寬動態范圍回波信號處理技術， 精準探測量程內任意反射率和位置的物體，實現任意復雜和動態變化環境下的穩定性以及激光雷達產品之間的一致性
3、優選進口掃描電機，噪音低于30分貝，更穩定更安靜
4、IP65級防護設計、專用溫漂誤差消除設計、專業EMC設計、專業抗光干擾設計，適應更多復雜工業環境
5、窗口可拆卸設計，方便維護、降低維護成本、延長產品使用壽命

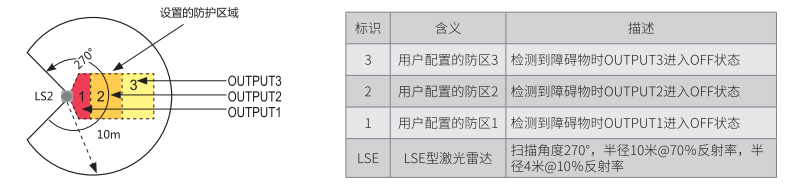

LSE型激光雷達防區配置

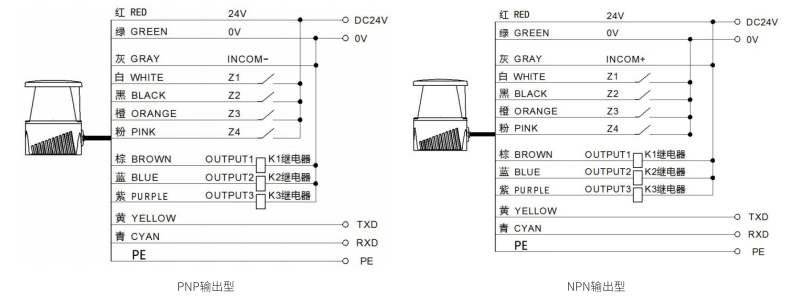

LSE型激光雷達接線圖
| 光學特性 | ||||
|---|---|---|---|---|
| 檢測光源 | 波長905nm,一類激光產品 | |||
| 最大檢測半徑 | 10米@70%反射率，4米@10%反射率；20米@70%反射率，8米@10%反射率 | |||
| 掃描角度范圍 | 270° | |||
| 角度分辨率 | 測量型：0.33° | 避障型：0.5° | ||
| 俯仰角 | ±1° | |||
| 相應時間 | 36ms/圈 | |||
| 測量誤差 | ±3cm(典型值) | |||
| 電氣/機械參數 | ||||
| 工作電壓 | DC9V~DC30V | |||
| 上電啟動時間 | 典型值8s | |||
| 功耗 | <3w(輸出端無負載) | |||
| 輸出 | 以太網輸出 | |||

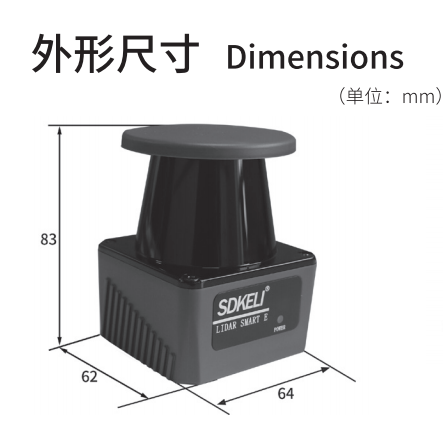

| 外形尺寸 | 64mm×62mm×83mm | |||
| 電纜長度 | 標配線長1m | |||
| 環境特性 | ||||
| 環境溫度 | 工作：﹣10℃~50℃，存儲：﹣40℃~70℃，無結霜及凝霧 | |||
| 環境濕度 | 工作：35%RH~85%RH，存儲：35%RH~95%RH | |||
| 抗光干擾 | 15000Lux | |||
| 抗沖擊 | 加速度10g；脈沖持續時間：16ms；碰撞次數：三軸，每軸10000±10次 | |||
| 抗振動 | 頻率10Hz~55Hz；振幅：0.35±0.05mm；掃描次數：三軸，每軸20次 | |||
| 防護等級 | IP65 | |||
| 電磁兼容性（EMC） | EMI | EN61326-1:2013 EN55011:2009+A1:2010 | ||
| EMS |
EN61326-1:2013 EN61000-4-2:2009； EN61000-4-3:2006+A1;2008+A2:2010； EN61000-4-4:2004+A1:2010； EN61000-4-6:2009,EN61000-4-8:2010 EN61000-4-11:2004 |
|||
LSE型激光雷達整機規格編號
| 產品系列 | 檢測半徑 | 掃描角度 | 輸出形式 | 測量精度 | 角度分辨率 | 安裝方式 |
|---|---|---|---|---|---|---|
| LSE- | □□ | 27（270°） | □□/ | □ | □□/ | □□ |
| 規格型號 | 檢測半徑 | 輸出形式 | 測量精度 | 角分辨率 | 安裝支架 |
|---|---|---|---|---|---|

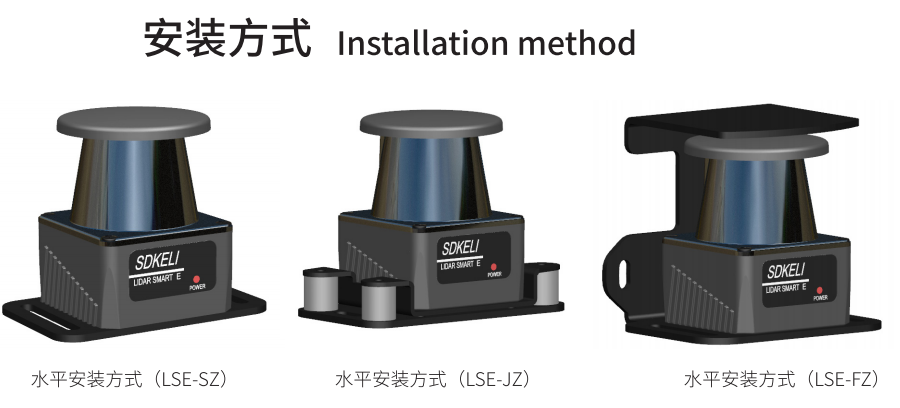

| LSE-1027DE/H03 | 10m@70％反射率，4m@10％反射率 | 以太網輸出 | ±3cm@1sigma | 0.33° | SZ/JZ/FZ可選，水平/減震/防護罩安裝可選 |
| LSE-2027DE/H03 | 20m@70％反射率，8m@10％反射率 | 以太網輸出 | ±3cm@1sigma | 0.33° | |
| LSE-0627BP/H05 | 6m@70％反射率，2m@10％反射率 | PNP | ±3cm@1sigma | 0.5° | |
| LSE-0627BN/H05 | 6m@70％反射率，2m@10％反射率 | NPN | ±3cm@1sigma | 0.5° | |
| LSE-1027BP/H05 | 10m@70％反射率，4m@10％反射率 | PNP | ±3cm@1sigma | 0.5° | |
| LSE-1027BN/H05 | 10m@70％反射率，4m@10％反射率 | NPN | ±3cm@1sigma | 0.5° |
