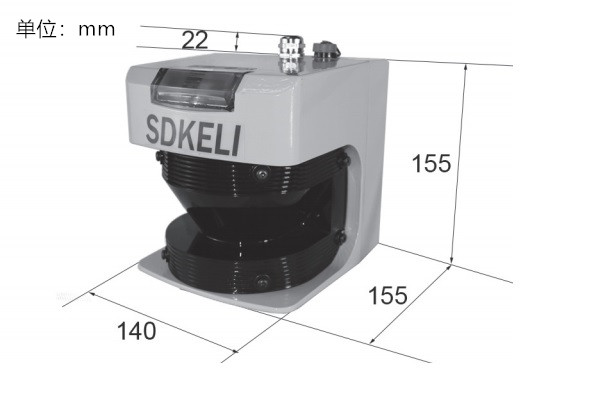

產品特點
1、安全型激光掃描儀，性能達到國際先進水平2、符合標準IEC 61496 Type3和ISO13849 PLd安全要求
3、最大掃描半徑15米、角度190°
4、用戶可通過連接電腦，將掃描儀防區配置為所需形狀
5、1類激光產品，對人眼安全
6、響應速度快，1秒可測量25000次，默認響應時間80ms
7、檢測精度高，角度分辨率0.36°，保護區域內可靠探測直徑7cm的物體
8、窄帶濾波技術，抗光干擾能力強
9、專業EMC設計和嚴苛測試，確保產品在復雜惡劣的電磁環境下穩定可靠工作

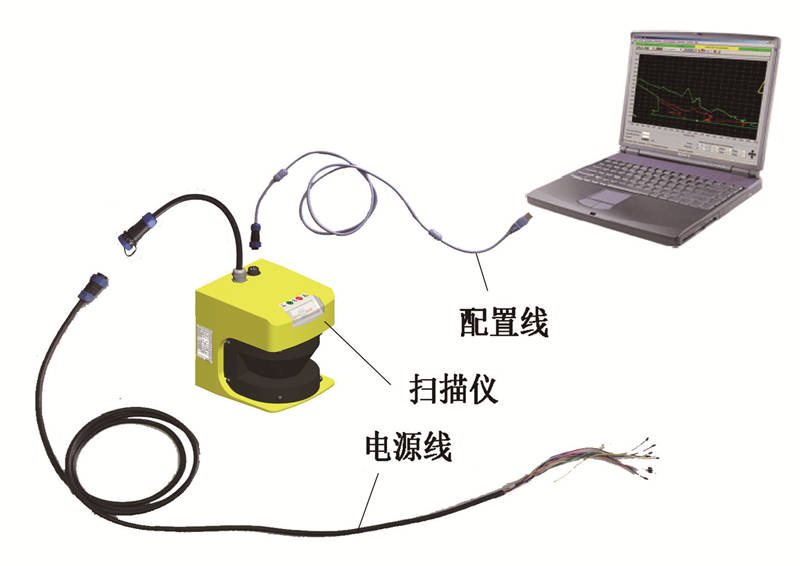

產品組成
LSPD系統包括掃描儀、電源線、配置線和配置軟件

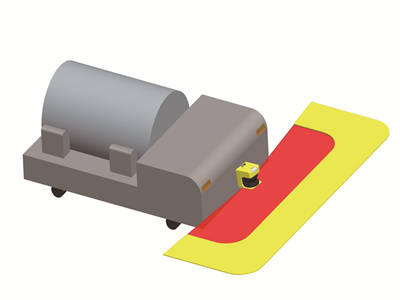

產品應用
 |
 |
 |
|---|---|---|

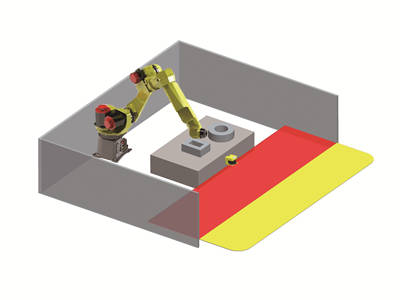

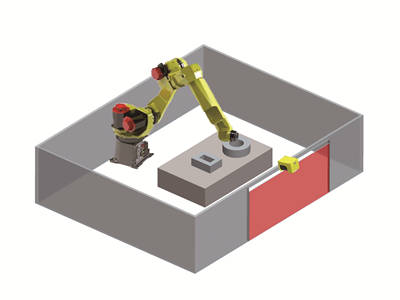

| 固定危險區域防護 | 門禁防護 | 移動危險區域防護 |
典型接線圖
 |
 |
|---|---|

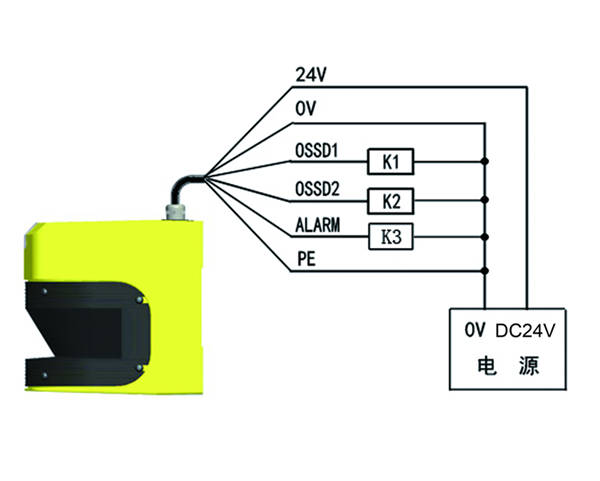

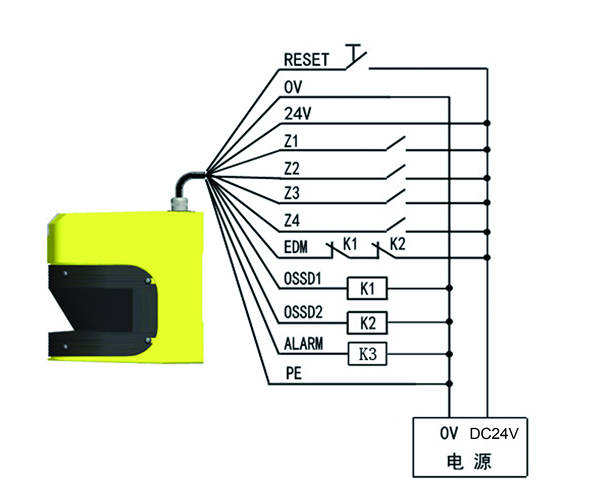

| 單區域組、自動復位、EDM禁用時接線圖 | 多區域組、手動復位、EDM啟用時接線圖 |

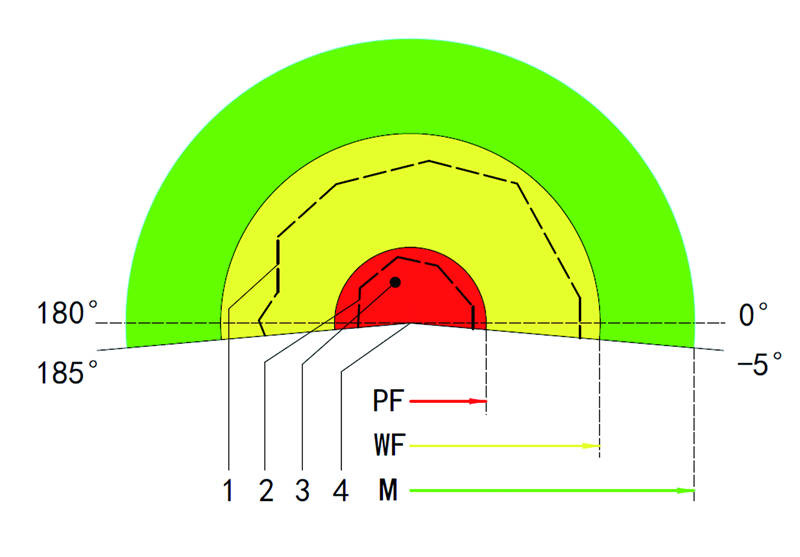

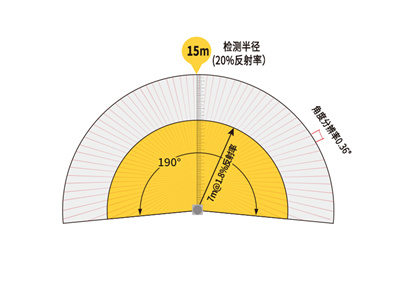

保護/告警區域介紹
| 標識 | 含義 | 備注 |
|---|---|---|
| 1 | 配置的告警區域輪廓 | 通過配置軟件配置 |
| 2 | 配置的保護區域輪廓 | 通過配置軟件配置 |
| 3 | 保護區域內的障礙物或人 | 最小檢測物體直徑7cm |
| 4 | LSPD型安全激光掃描儀 | |
| PF | 最大保護區域 | 7m@1.8%反射率 |
| WF | 最大告警區域 | 15m@20%反射率 |
| M | 最大測量范圍 | 50m@100%反射率 |
| 安全等級 | Type3(IEC 61496)，PLd（ISO 13849） | ||
|---|---|---|---|
| 執行標準 | 2004/108/EC(EMC指令) 2006/42/EC(機械安全指令) IEC 61496-1 IEC 61496-3 ISO13849-1 | ||
| 光學特性 | |||
| 掃描角度范圍 | 190° | 角度分辨率 | 0.36° |
| 保護區域最大半徑 | 4m/5m/6m/7m/(1.8％反射率) | 告警區域最大半徑 | 15m(20％反射率) |
| 最小檢測物體 | 保護區域內7cm,告警區域內15cm | 最大測量誤差 | 10cm* |
| 激光光源 | 波長905nm,一類激光產品 | ||
| 環境特性 | |||
| 環境溫度 | 工作 | -10℃~55℃(無結霜及凝霧) | |
| 存儲 | -40℃~70℃ | ||
| 環境濕度 | 工作 | 35％RH~85％RH | |
| 存儲 | 35％RH~95％RH | ||
| 抗光干擾 | 白熾燈：最大1500Lux，光源與掃描平面夾角＞±5° | ||
| 抗振動 | 頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次 | ||
| 抗沖擊 | 加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次 | ||
| 防護等級 | IP65 | ||
| 電氣特性 | |||
| 工作電壓 | DC24V±20％ | 功耗 | ＜10W(輸出端無負載) |
| 響應時間 | 80ms(2次掃描)~640ms(16次掃描)，默認80ms | ||
| 安全輸出（OSSD） | PNP×2（負載能力最大200mA,殘壓小于2V），過流保護，容性負載≤22nF | ||
| 告警輸出（ALARM） | PNP×1（負載能力最大200mA,殘壓小于2V），過流保護 | ||
| 上電啟動時間 | 典型值10S | 電纜長度 | ≤50m |
| 附加功能 | |||
| 外部設備監控（EDM） | 外接繼電器或接觸器負載時，監控負載常閉觸點的狀態 | ||
| 區域組切換 | 四組外部輸入信號（Z1、Z2、Z3、Z4）實現多區域組的切換 | ||
| 復位功能 | 可配置為自動或手動復位，默認自動復位 | ||
| 強反射率背景追加誤差20cm | |||
LSPD型安全激光掃描儀規格型號
| 產品系列 | 檢測半徑 | 掃描角度 | 區域組 | 輸出形式 | 安裝方式 |
|---|---|---|---|---|---|
| LSPD- | □□ | 19（190°） | □ | A/ | □□ |
| 規格型號 | 保護區域檢測半徑 | 告警區域檢測半徑 | 區域組 | 頻率 | 安裝支架 |
|---|---|---|---|---|---|
| LSPD-4019AA | 半徑4m@1.8%反射率 | 半徑15m@20%反射率 | 4區域組 | 25Hz |

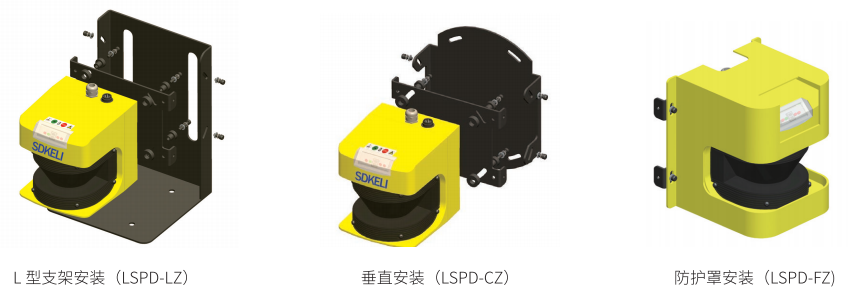

CZF/LZF可選 （垂直/L型支架安裝可選， F代表防護罩） |
| LSPD-5019AA | 半徑5m@1.8%反射率 | 半徑15m@20%反射率 | 4區域組 | 25Hz | |
| LSPD-6019AA | 半徑6m@1.8%反射率 | 半徑15m@20%反射率 | 4區域組 | 25Hz | |
| LSPD-7019AA | 半徑7m@1.8%反射率 | 半徑15m@20%反射率 | 4區域組 | 25Hz | |
| LSPD-4019BA | 半徑4m@1.8%反射率 | 半徑15m@20%反射率 | 8區域組 | 25Hz | |
| LSPD-5019BA | 半徑5m@1.8%反射率 | 半徑15m@20%反射率 | 8區域組 | 25Hz | |
| LSPD-6019BA | 半徑6m@1.8%反射率 | 半徑15m@20%反射率 | 8區域組 | 25Hz | |
| LSPD-7019BA | 半徑7m@1.8%反射率 | 半徑15m@20%反射率 | 8區域組 | 25Hz | |
| LSPD-4019CA | 半徑4m@1.8%反射率 | 半徑15m@20%反射率 | 16區域組 | 25Hz | |
| LSPD-5019CA | 半徑5m@1.8%反射率 | 半徑15m@20%反射率 | 16區域組 | 25Hz | |
| LSPD-6019CA | 半徑6m@1.8%反射率 | 半徑15m@20%反射率 | 16區域組 | 25Hz | |
| LSPD-7019CA | 半徑7m@1.8%反射率 | 半徑15m@20%反射率 | 16區域組 | 25Hz |
 |
